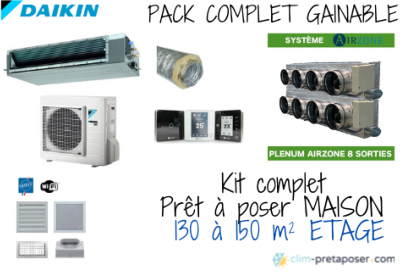

Climatisation Gainable kit complet surface 130 m² à 150 m² Etage -DAIKIN

INFORMATIONS DE POSE DU GAINABLE



L'unité intérieure est à poser dans les combles.



Fixer le gainable de niveau avec tiges filetées ou câblette fourni sur la charpente.



Raccorder et fixer le plenum easyzone Airzone à l'unité gainable avec les vis.



Raccorder les liaisons frigorifiques adaptées sur l'unité intérieure jusqu'au groupe extérieur avec la liaison inter connexion en 4G15.



Tirer le fil de communication du thermostat filaire 2x0.75mmjusqu'au Easyzone placé dans le séjour (Thermostat maitre). Les thinks sans fil autres thermostats seront placés dans chaque chambre.



Raccorder les gaines isolées de soufflage D200 jusqu'à vos bouches fixées en plafond, et sur le plénum Easyzone sans oublier de bien mettre le scotch aluminium.



Raccorder les gaines isolées de reprise D250 sur votre plénum de reprise posé en plafond dans le couloir ou entrée.



Numéroter chaque gaine en sortie de plénum airzone pour adresser chaque thermostat avec le bon numéro de gaine.



Prévoir le remplacement des piles type pile ronde pour les thermostats sans fil, car si déchargé cela peut entrainer une perte d'adressage avec le web server wifi.



(Partie commune)sans oublier de bien mettre le scotch aluminium.



Les gaines de reprise (air aspirer) se raccordent à l'arrière du gainable sur le plénum d'air 4 entrée montée au préalable sur l'unité intérieure.



Les gaines de soufflage à l'avant de celui-ci côté Easyzone.



Les condensats seront évacués en gravité par un tuyau pvcD32(bien fixé pour éviter le déformement suite à la chaleur dans les combles),amené en sortit de maison (si vous devez vous raccorder sur les eaux usées de la maison ; prévoir un siphon de parcours pour éviter les odeurs ;déconseillée).



Possibilité de mettre une pompe de relevage pour l'évacuation des condensats.



Les bouches intérieures peuvent être placées devant une fenêtre ou une porte.



Les thermostats doivent être fixés à une hauteur environde1m60 du sol.



Le groupe extérieur est posé sur support mural ou socle de béton dans l'attente des liaisons frigorifiques et alimentation électrique adapté.



Assistance Service Technique AIRZONE

Téléphone :

0 184 884 695



INFORMATIONS IMPORTANTE



L'unité intérieure gainable Easyone placée dans les combles, une fois raccordés devra être isolée entièrement avec de la laine de verre par45mm d'épaisseur pour éviter tout phénomène de condensation (point de rosée).



L'unité intérieure doit être si possible placé au centre de la maison pour le meilleur équilibrage possible des gaines de soufflage et de reprise.



Enlever les caches filtres présent sur l'unité intérieure avant de vissé le plénum de reprise d'air Airzone (le filtre se trouve dans les grilles de reprise d'air.).

Ses filtres seront à nettoyer régulièrement pour le bon fonctionnement de l'ensemble.



Pour les gaines de soufflage : longueur mini jusqu'au bouches dans les pièces 5 mètres et max 10 mètres.



Pour la reprise : 5 mètres minimum.



La longueur des gaines de soufflage des chambres doit être légèrement supérieure à la longueur des gaines de soufflage de la pièce principale.



Il est souhaitable de brancher au centre du plénum Airzone les plus grandes pièces.



Sous les portes minimum 1 cm pour passage d'air.
